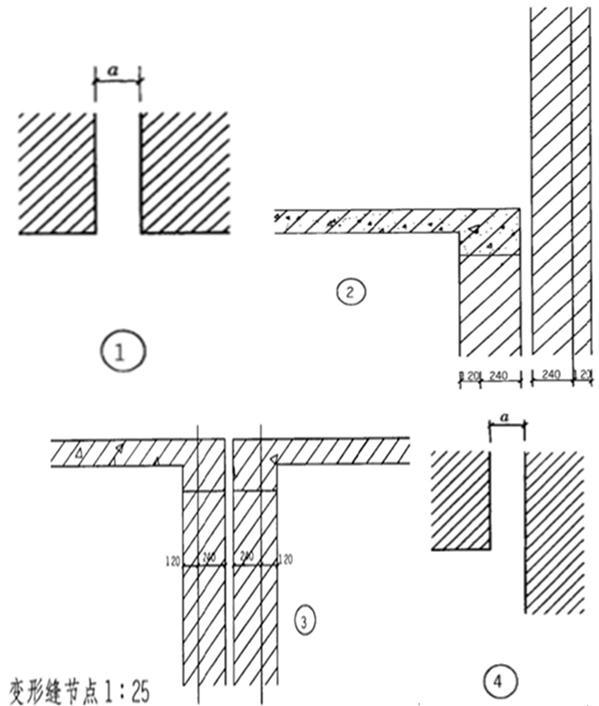

设计内容根据所给外墙及屋面墙体形式画出变形缝的详细做法。设计条件 1.外墙厚370mm。 2.屋面保温层厚120mm。设计任务绘出所示部位变形缝的详图，材料自定，要求画出墙体保温处理层，说明屋面防水做法。

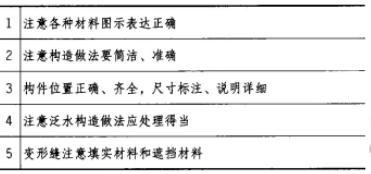

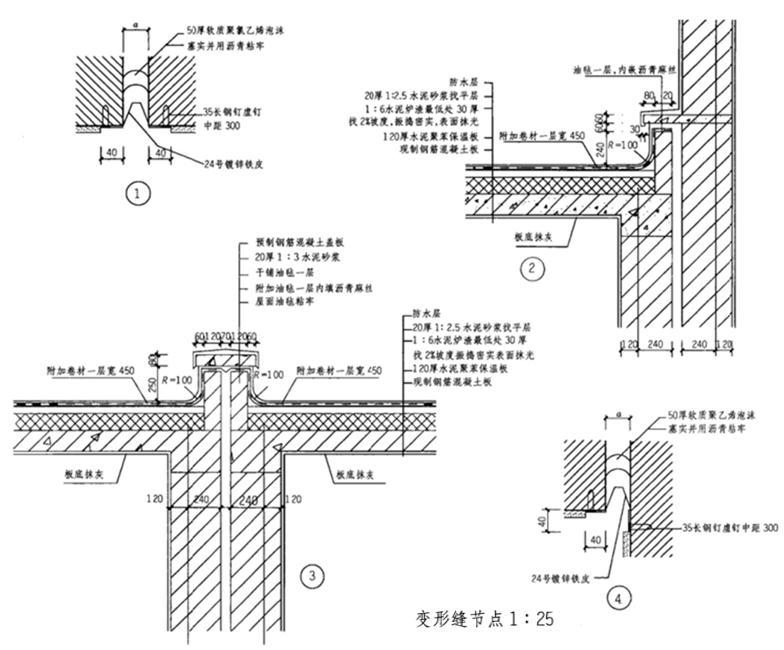

参考作图提示

↑
