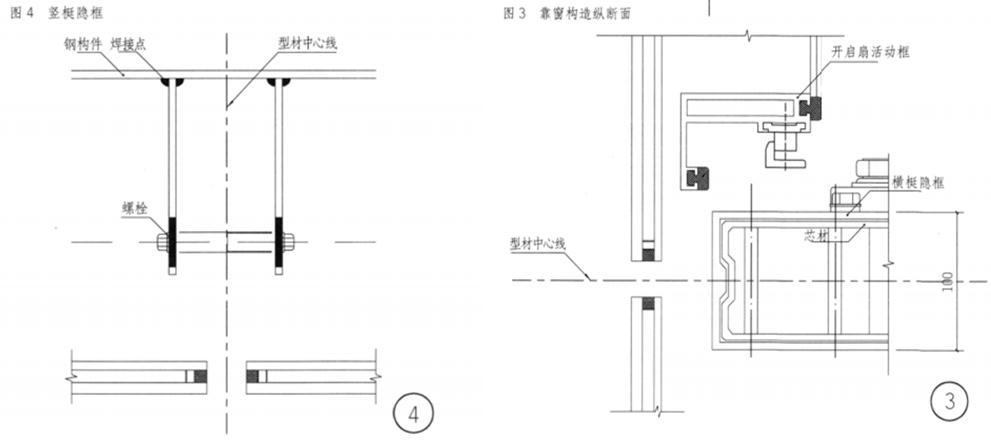

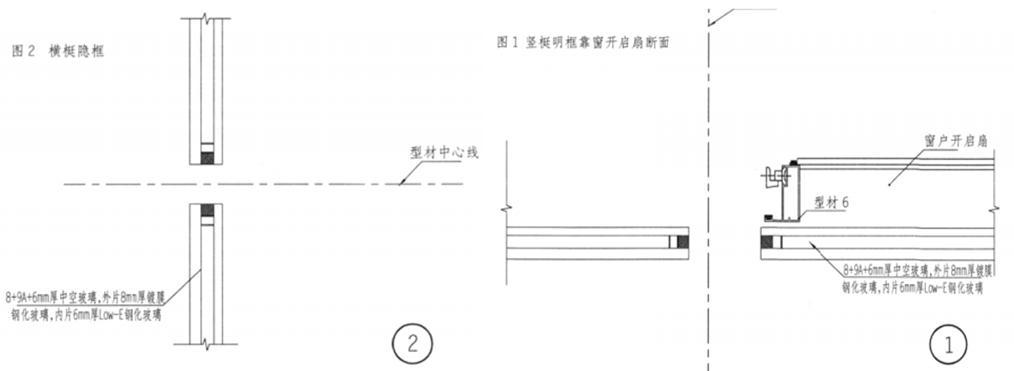

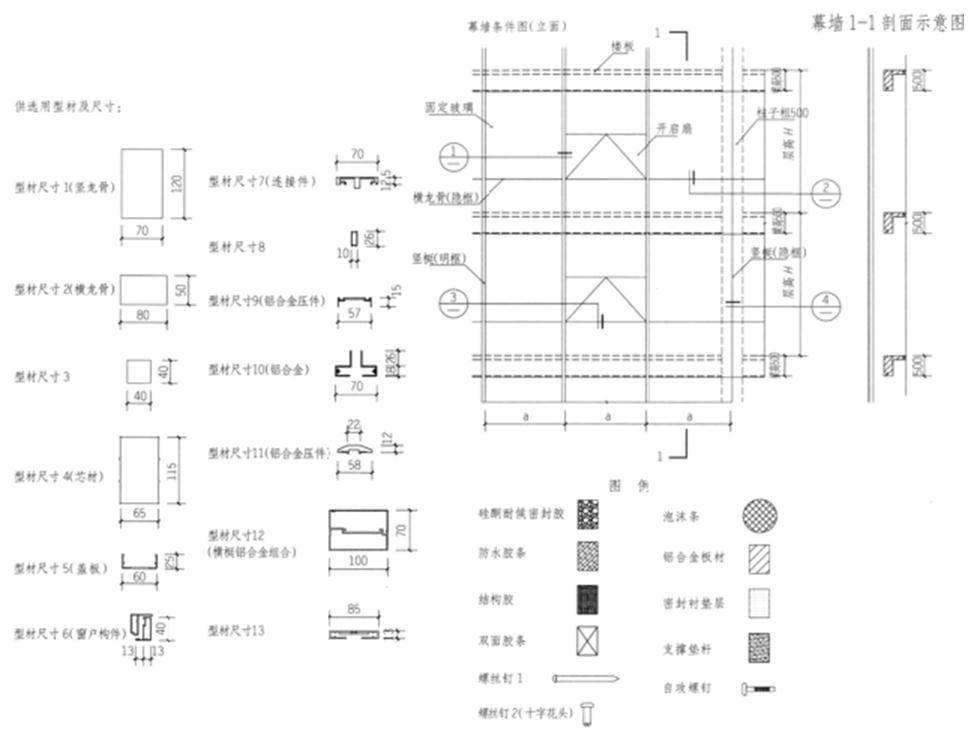

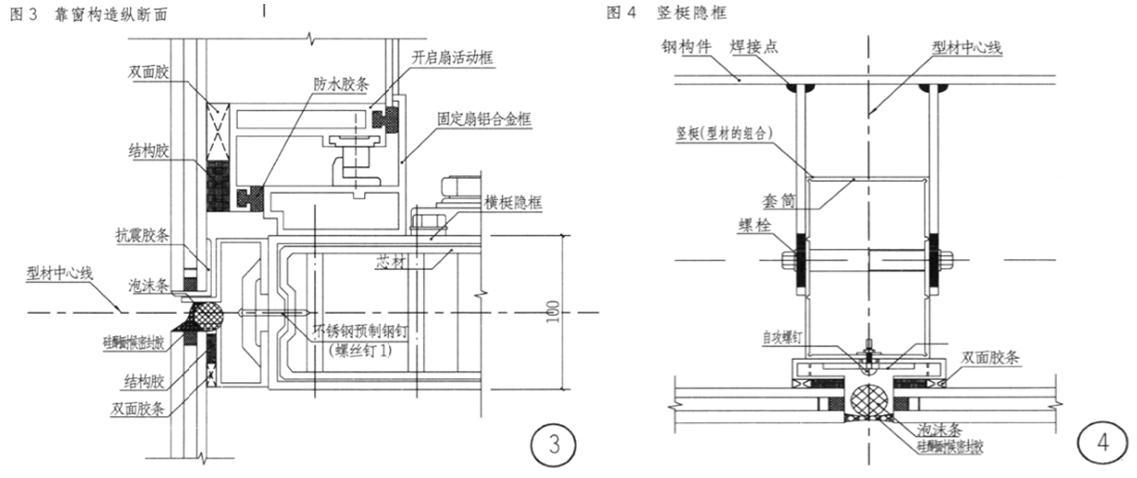

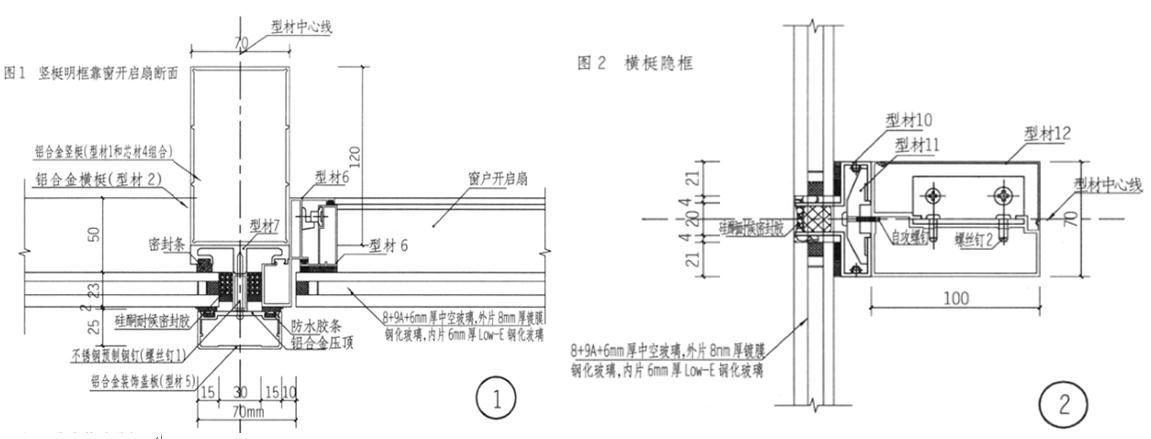

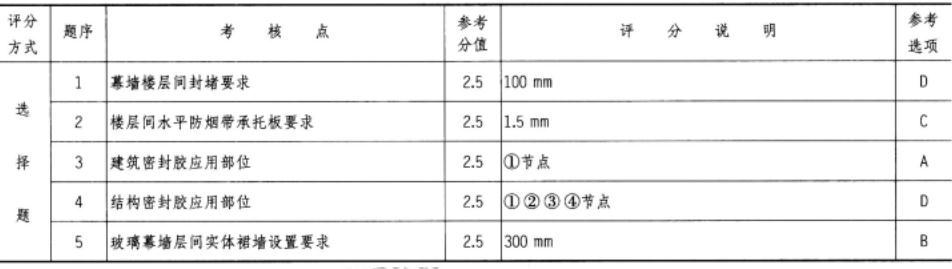

设计任务依照图示提供的型材构件及尺寸绘出指定幕墙节点处构造详图。任务要求 1.利用图示给出的型材和图例按比例绘制指定节点详图的剩余部分。 2.型材可以绘制简单形式并注明主要尺寸、节点构造层次、材料做法、厚度等。
