【试题要求】
1.任务描述

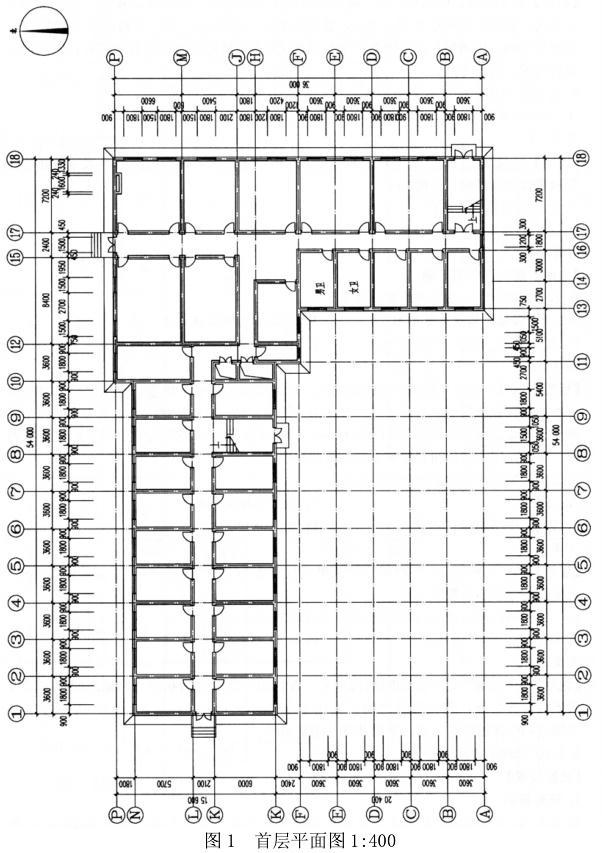

图1为某非地震区两层平屋面砖混结构建筑的首层平面图，墙厚360mm，层高3.60m。因故仅建完一层，现拟加建第二层。
2.任务要求

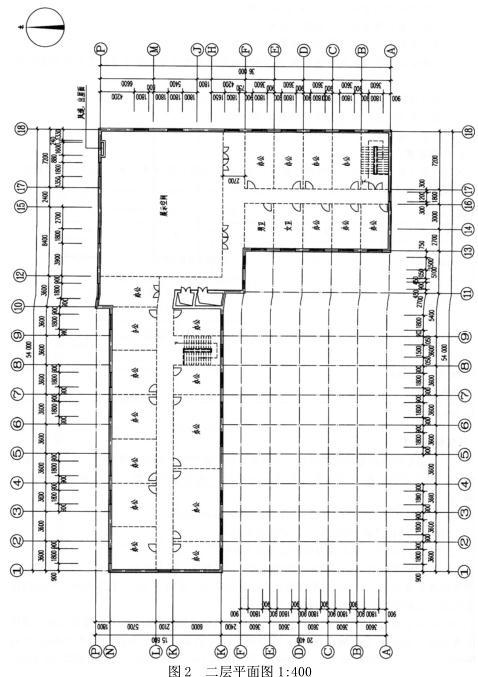

(1)二层房间划分如图2，层高3.60m。
(2)结构布置应遵循经济、合理的原则。
(3)在可能的条件下，尽量利用首层墙体承重。
(4)在保证结构板厚度最小的前提下，要求结构梁高度最小(不考虑温度对板厚度的影响)。
(5)因装修拟吊顶，仅考虑结构因素。
(6)除展示空间外，其余部分梁均应设置在轴线上。
(7)不需考虑圈梁、门窗过梁。
3.作图要求

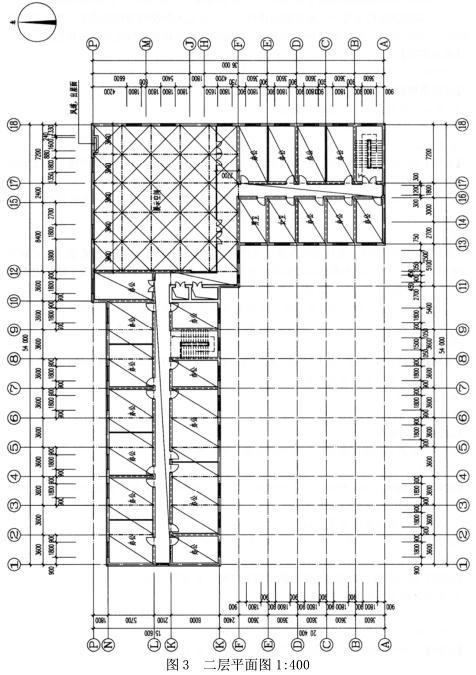

选用图例(表1)中的构件在图2中绘制二层墙体布置及屋顶结构布置图。

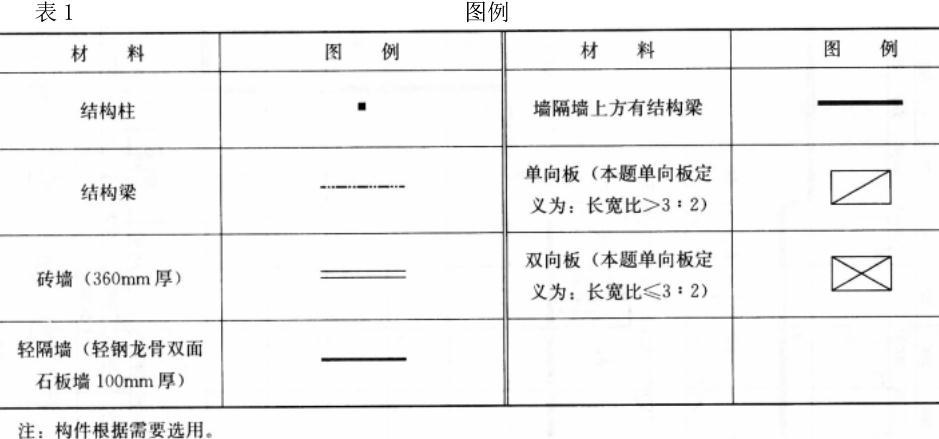

4.图例(表1)
详见图 3。
