任务说明

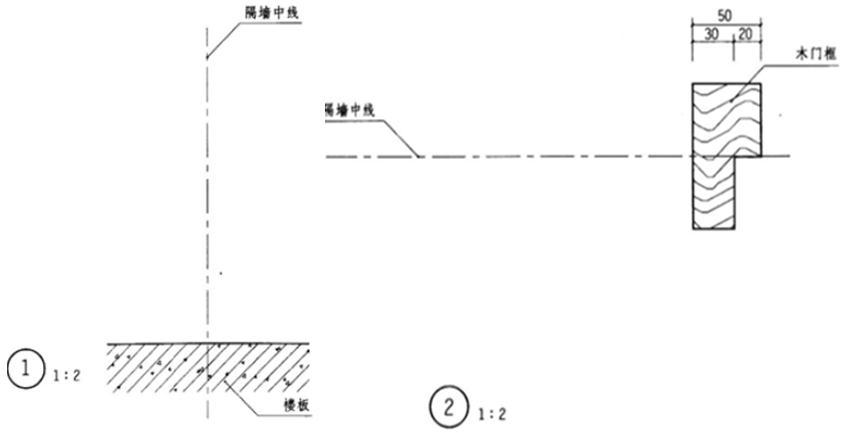

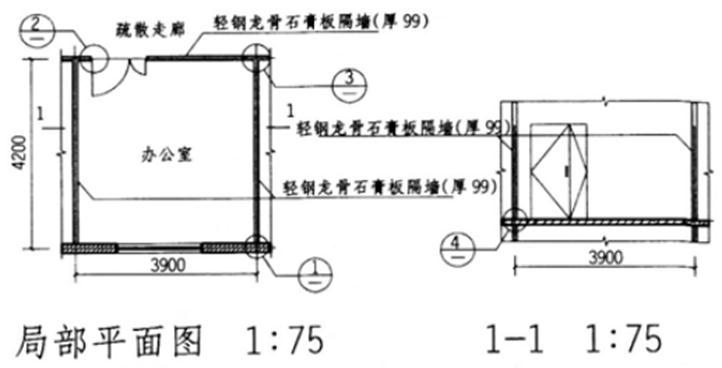

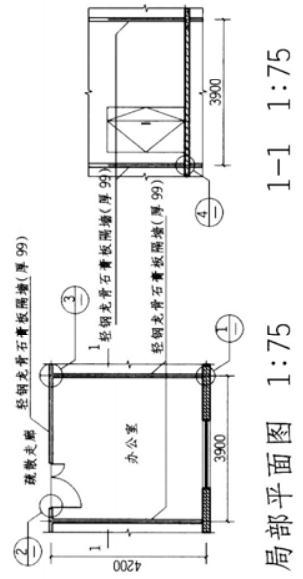

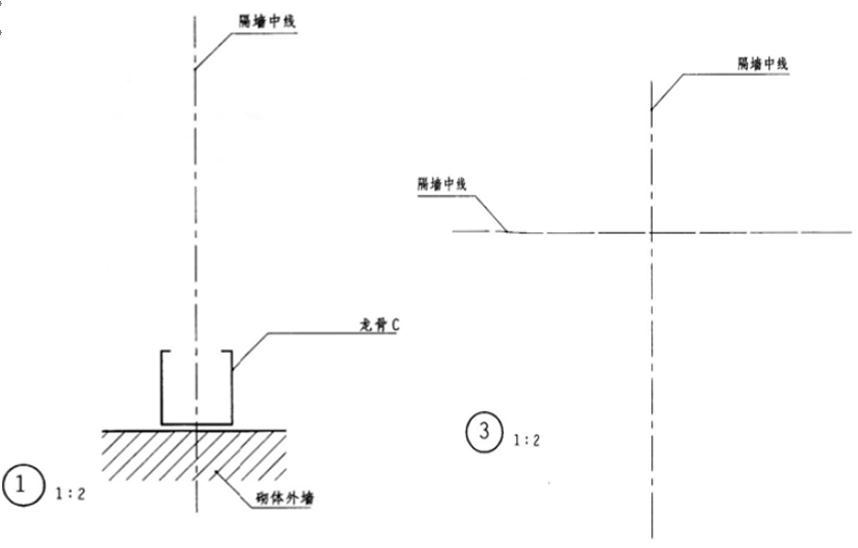

某8度抗震设防区多层办公楼层高3m，耐火等级二级，采用轻钢龙骨石膏板内隔墙，其局部平面、剖面和4个未完成的构造节点如图所示。按下列要求绘制完成构造节点。
任务要求

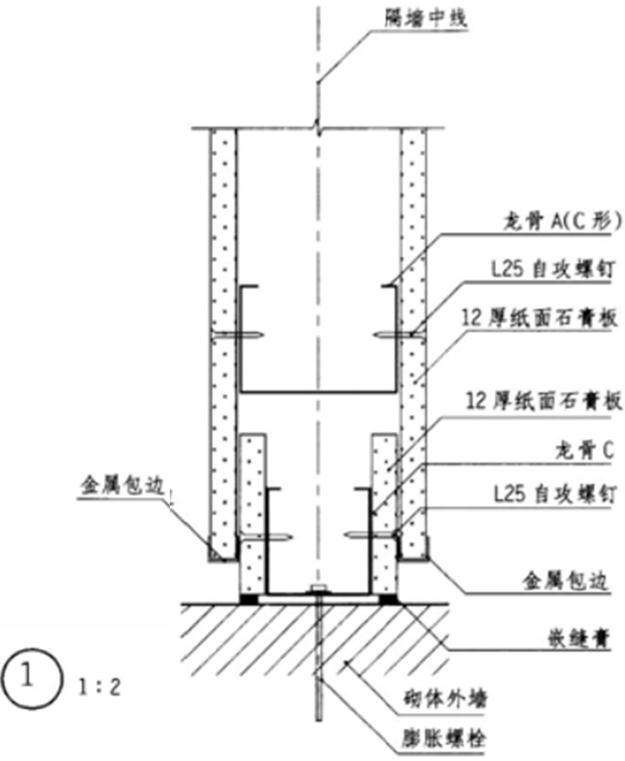

1.根据抗震设防要求，轻质隔墙端部与外墙之间需要采用滑动连接。
2.门洞立框截面采用横竖龙骨对扣的加强措施，木门框不应单独与龙骨连接固定。
3.办公室之间的隔墙无需考虑隔声要求。

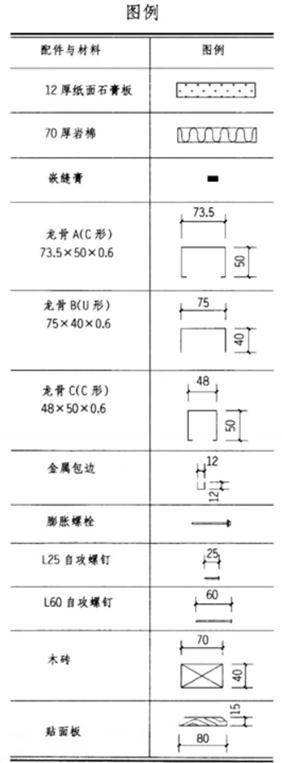

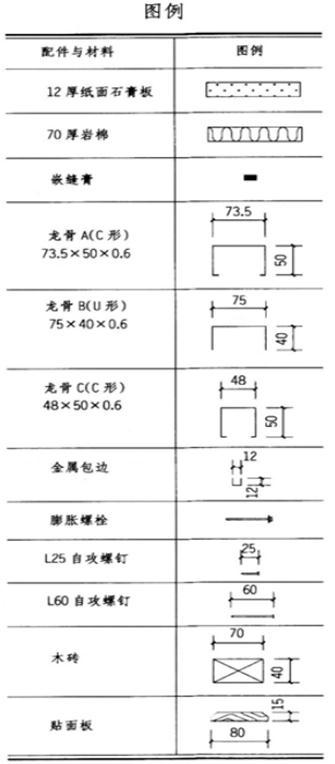

4.合理选用给出的材料及配件，按图例绘制。
5.标注材料和配件名称，不需要标注其尺寸。
6.墙身和楼面的粉刷及饰面不用表示。

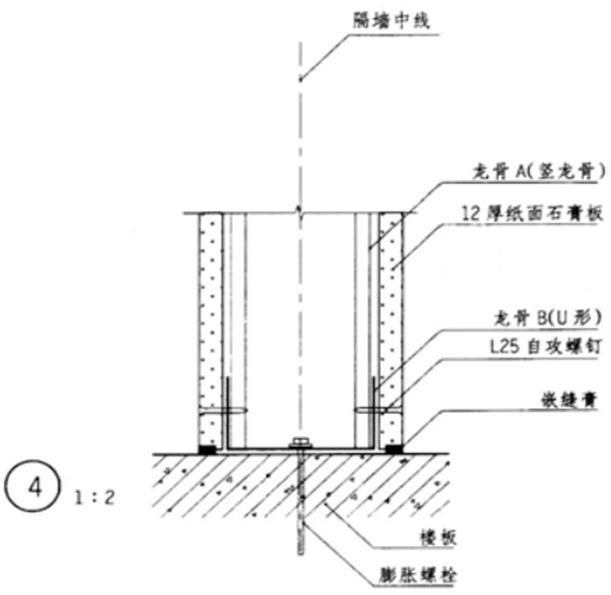

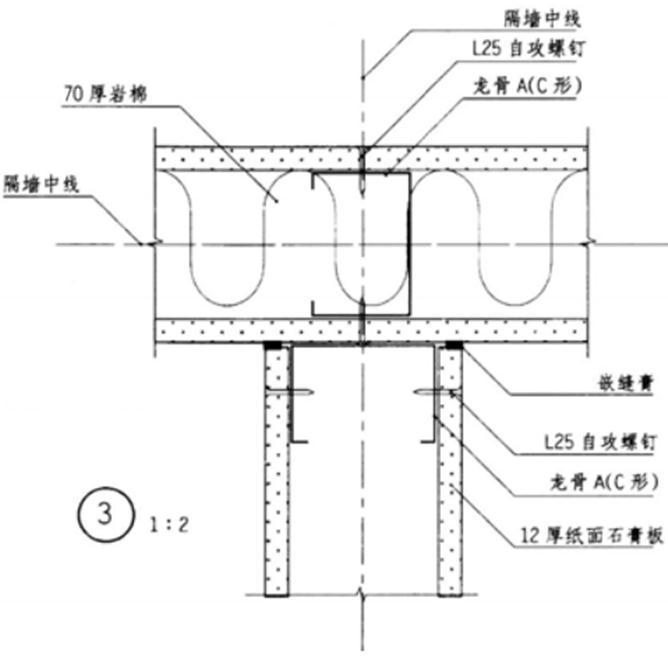

参考作图提示
