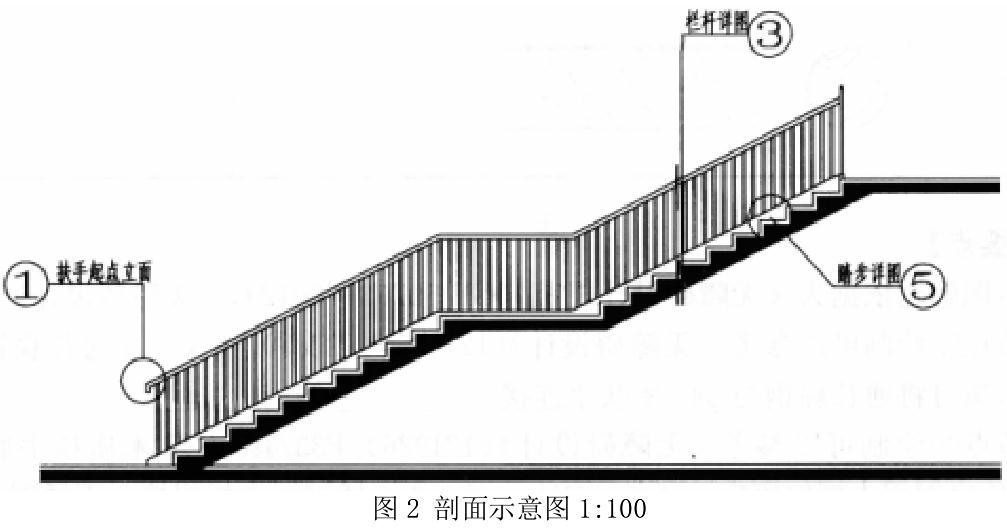

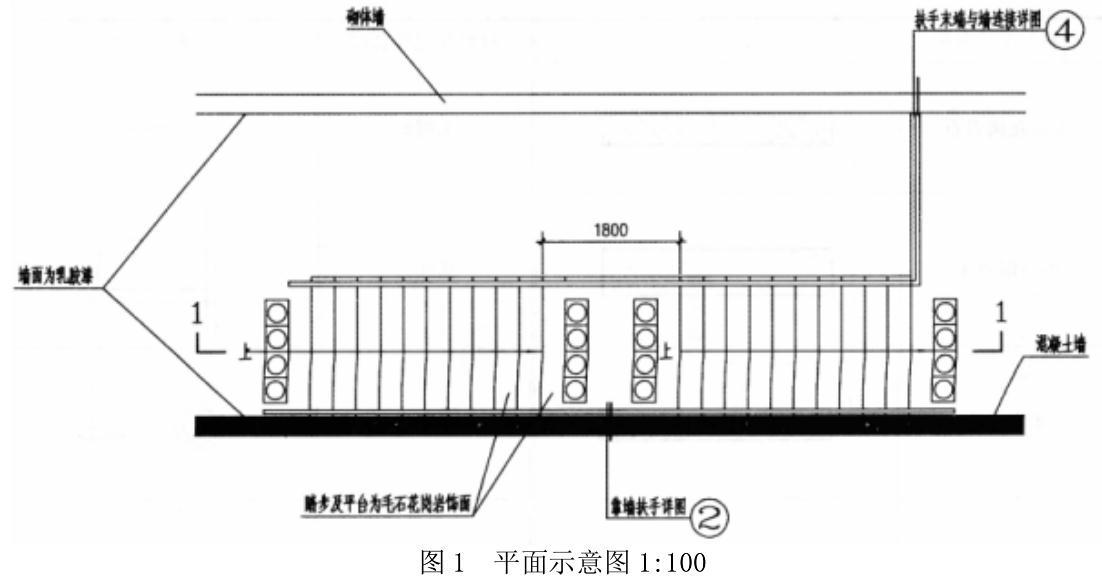

<p>【试题要求】 1.任务说明图1、图2为某公共建筑内楼梯的平面及剖面，要求按无障碍设计绘制指定节点的构造详图(在图3上

分类: 建筑技术设计（作图题）发布时间: 2023-11-03 00:00 浏览量: 0

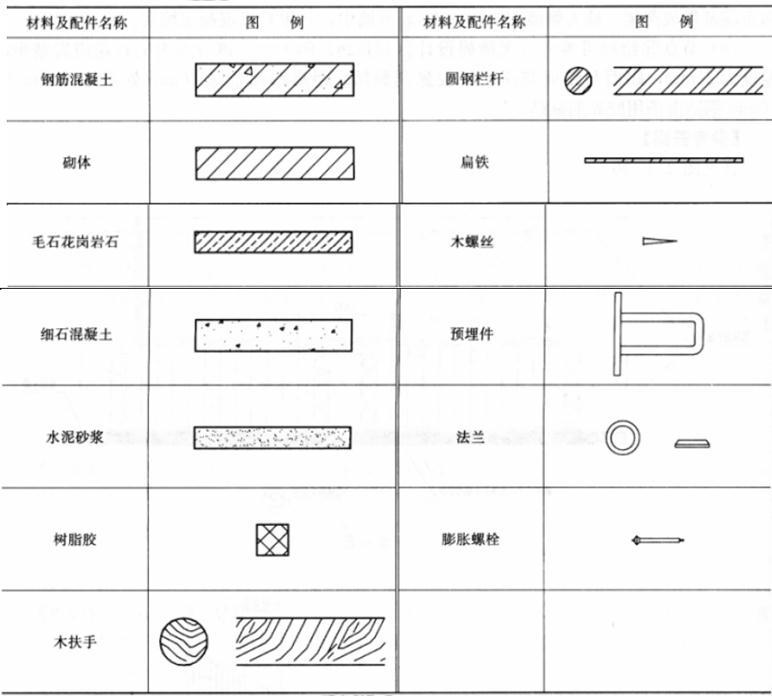

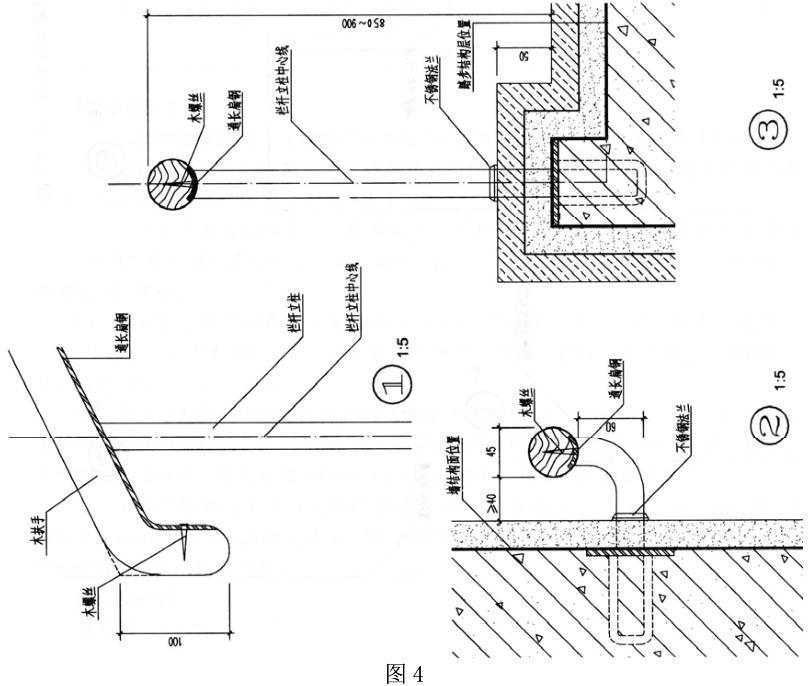

【试题要求】 1.任务说明图1、图2为某公共建筑内楼梯的平面及剖面，要求按无障碍设计绘制指定节点的构造详图(在图3上作答)。 2.制图要求 (1)各节点按无障碍设计要求详细标注尺寸及构造做法。 (2)选择表中合适的配件及材料，完成图3各节点详图。
