建筑构造(瓦屋面构造)
任务描述：

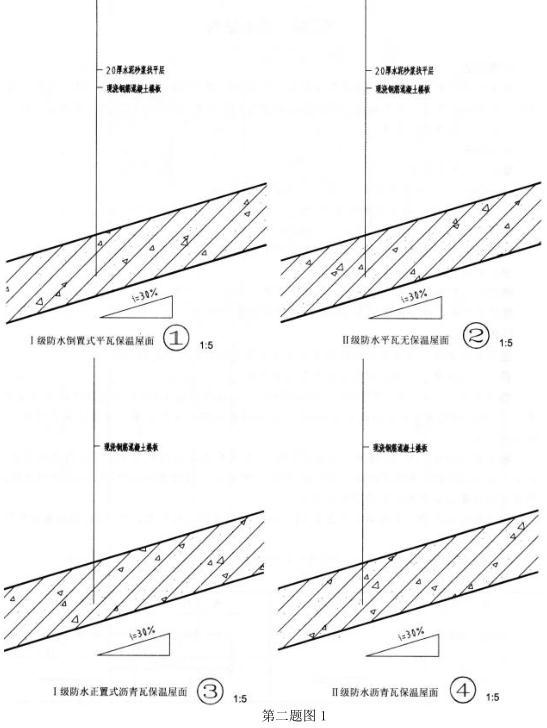

图1为坡屋面构造节点，屋面坡度30%，按任务要求和图例绘制完成4个构造节点详图。任务要求：
1.根据现行规范完成瓦屋面构造详图，要求做到最经济合理。
2.合理选用下表列出的材料及配件，按图例制图。
3.注明各节点的构造层次及各层次的厚度(保温层除外)。
4.每个节点至少绘制出一个完整瓦型，并准确绘制出瓦的搭接关系。
5.根据作图结果，先完成作图选择题的作答。
注：(1)防水垫层：设置在瓦材或金属板下面，起防水、防潮作用的构造层。
(2)瓦材作为一道防水层。
(3)本题正置式指不采用倒置式的做法。

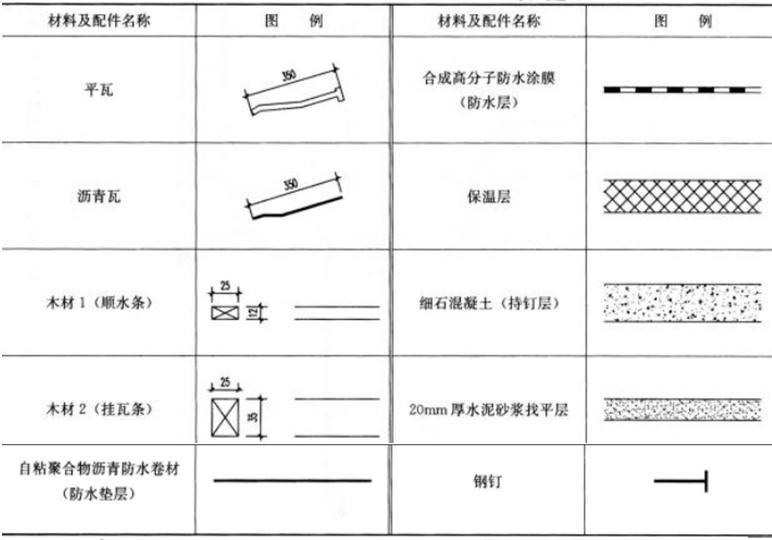

图例：

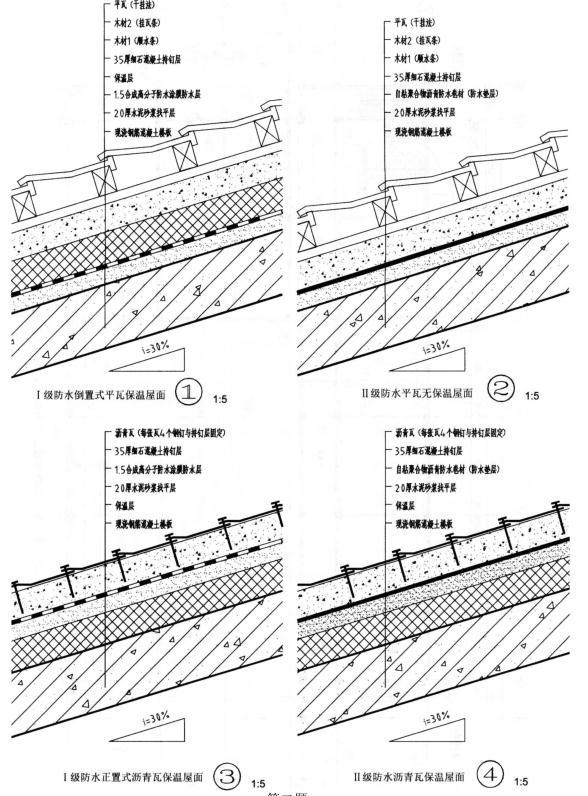

【参考答案】
