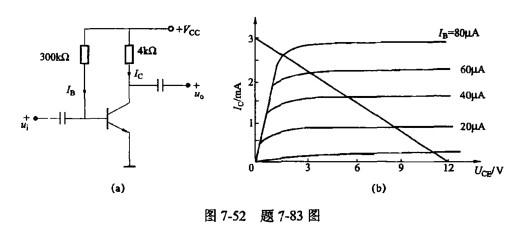

图7-52中(a)所示的固定偏置放大电路中，己知晶体管的输出特性曲线和电路的直流负载线[图7-52中的(b)]，可得出该电路的静态值为()。

A.UCE=3.1V,Ic=2.2mA

B.UCE=5.5V,Ic=1.5mA

C.UCE=3V,Ic=12mA

D.UCE=8.8V，Ic=0.8mA

正确答案是B

↑
