<p>某电网规划建设一座220kV变电所,安装2台主变,三侧电压为220/110/10kV。220kV、110kV为双母线接线,

分类: 电气工程师发输变电专业 发布时间: 2023-11-03 00:26 浏览量: 1

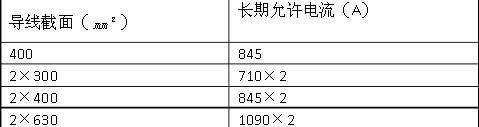

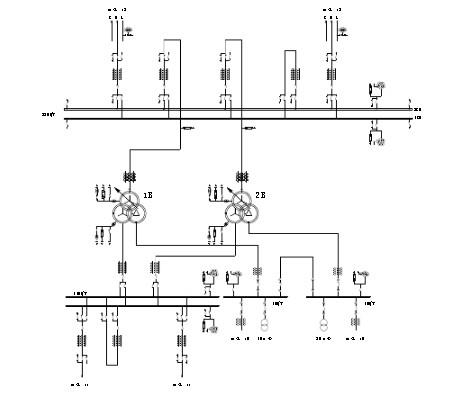

某电网规划建设一座220kV变电所,安装2台主变,三侧电压为220/110/10kV。220kV、110kV为双母线接线,10kV为单母线分段接线。220kV出线4回,10kV电缆出线16回,每回长2km。110kV出线无电源。电气主接线如下图所示,请回答下列问题。 220kV线路采用架空钢铝绞线,(导线最高允许温度为+70℃、环境温度为25℃),导线参数如下表。若单回线路最大输送容量为550MW(功率因数为0.95),请计算并合理选择导线为下列哪一种?

A.2×3002mm

B.2×4002mm

C.4002mm

D.2×6302mm

正确答案是B
