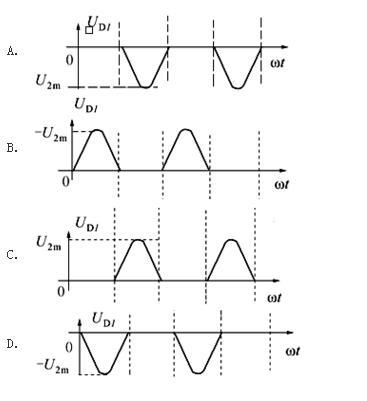

单相桥式整流电路如图图(a)所示，变压器副边电压u2的波形如图(b)所示，设四个二极管均为理想元件，则二极管D1两端的电压uD1的波形为图(c)中的( )图。
A.A
B.B
C.C
D.D
正确答案是B
单相桥式整流电路如图图(a)所示，变压器副边电压u2的波形如图(b)所示，设四个二极管均为理想元件，则二极管D1两端的电压uD1的波形为图(c)中的( )图。
A.A
B.B
C.C
D.D
正确答案是B
