内燃机中最早出现的是煤气机,煤气机最初发明时无燃烧前的压缩。设这种煤气机的示功图如图9-33所示图中:6-1为进气线,这时活塞向
内燃机中最早出现的是煤气机,煤气机最初发明时无燃烧前的压缩。设这种煤气机的示功图如图9-33所示图中:6-1为进气线,这时活塞向右移动,进气阀开启,空气与煤气的混合物进入气缸。活塞到达位置1时,进气阀关闭,火花塞点火。1-2为接近定容的燃烧过程,2-3为膨胀线,3-4为排气阀开启后,部分废气排出,气缸中压力降低。4-5-6为排气线,这时活塞向左移动,排净废气。(1)试画出这一内燃机的理想循环的p-v图和T-s图;(2)分析这一循环热效率不高的原因;(3)设p1=0.1MPa、t1=50℃、t2=1200℃、v4/v2=2,求此循环热效率。

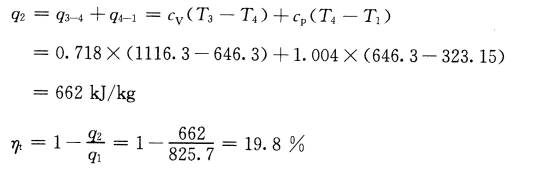

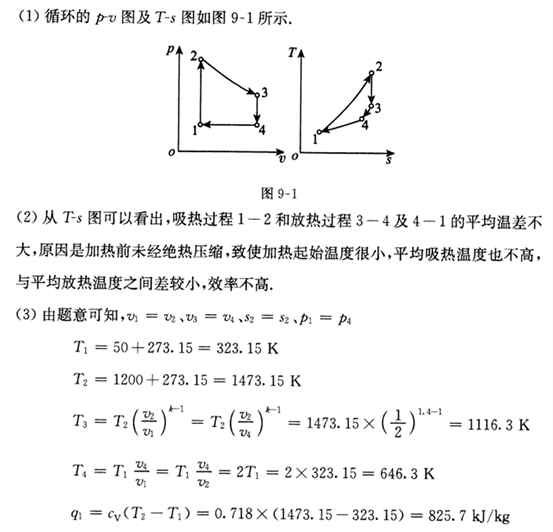

【正确答案】：
